Plan d’intérieur, de façade et de coupe dans les Vosges
Dans le cadre d’une rénovation de logements, d’immeubles, de la construction d’une extension, vous aurez besoin de plans de l’existant. Le cabinet V’Géo dans les Vosges dessine le plan d’intérieur, plan de façades, plan de niveaux et plan de coupes.
Les relevés de bâtiment sont réalisés de façon traditionnelle avec un tachéomètre ou par lasergrammétrie (Plan 3D Scanner Laser).
Plan d’intérieur
Le plan d’intérieur est une vue de dessus qui représente la disposition des espaces dans un bâtiment, à la manière d’une carte, pour un étage du bâtiment. Techniquement, c’est une section horizontale d’un bâtiment (conventionnellement à un mètre au-dessus du sol), représentant notamment les murs, les portes… Les éléments généralement reportés sur un plan d’intérieur sont les suivants :
- L’ensemble des éléments structurels
- La position des murs extérieurs
- Les murs de refend
- Les poteaux, murs, cloisons, voiles
- Les espaces de distribution intérieure
- Les cages d’escaliers
- Les ouvertures (arcade, fenêtre, porte)
- La hauteur sous plafond
- Les soffites dessinés en tireté, les brisis des étages mansardés, les poutres apparentes, les vasistas et lanterneaux
- Le repérage des réservations techniques visibles
- L’indication des surfaces par pièce ou par nature de service
- Les installations fixes : éviers, radiateurs, cheminées, appareils sanitaires en option
- Etc.
Le plan d’intérieur est généralement réalisé à l’échelle de 1/50 ou 1/100.
Plan de façade
Le plan de façade, quant à lui, est la vue la plus commune pour représenter l’aspect extérieur d’un bâtiment. Géométriquement, une élévation est une projection orthogonale horizontale d’un bâtiment sur un plan vertical. Le plan vertical est parallèle à l’une des façades du bâtiment. Les éléments généralement reportés sur un plan de façade sont les suivants :
- le relevé du sol, les héberges, les auvents, les faîtages, les égouts de toit…
- le relevé des décrochements de façades
- les ouvrages aménagés : portes, fenêtres y compris les appuis, arcades… Avec leur altitude
- les moulures et motifs ornementaux significatifs
- les modénatures et détails ornementaux en option
Les altitudes sont rattachées au système altimétrique national en vigueur à savoir le NGF-IGN69. Les plans de façades sont généralement réalisés à l’échelle de 1/50 ou 1/100.
Plan de coupe
Le plan de coupe représente un bâtiment coupé par un plan vertical longitudinal ou transversal. Les coupes sont utilisées pour décrire les relations entre les différents étages d’un bâtiment (hauteur de l’étage, épaisseur de dalles…). Tous les plans de coupes longitudinaux et transversaux font apparaître :
- le plan et l’altimétrie de chaque niveau
- les ouvrages aménagés : portes, fenêtres, arcades, installations fixes…
- les hauteurs sous plafonds, sous faux-plafonds, sous voûtes et sous soffite de chaque niveau
- les projections des éléments situés en arrière-plan (partant des sous-sols pour finir aux faîtages des toitures) en option
Pour toute demande de plan d’intérieur, plan de façade ou plan de coupe, contactez le cabinet V’Géo dans les Vosges.

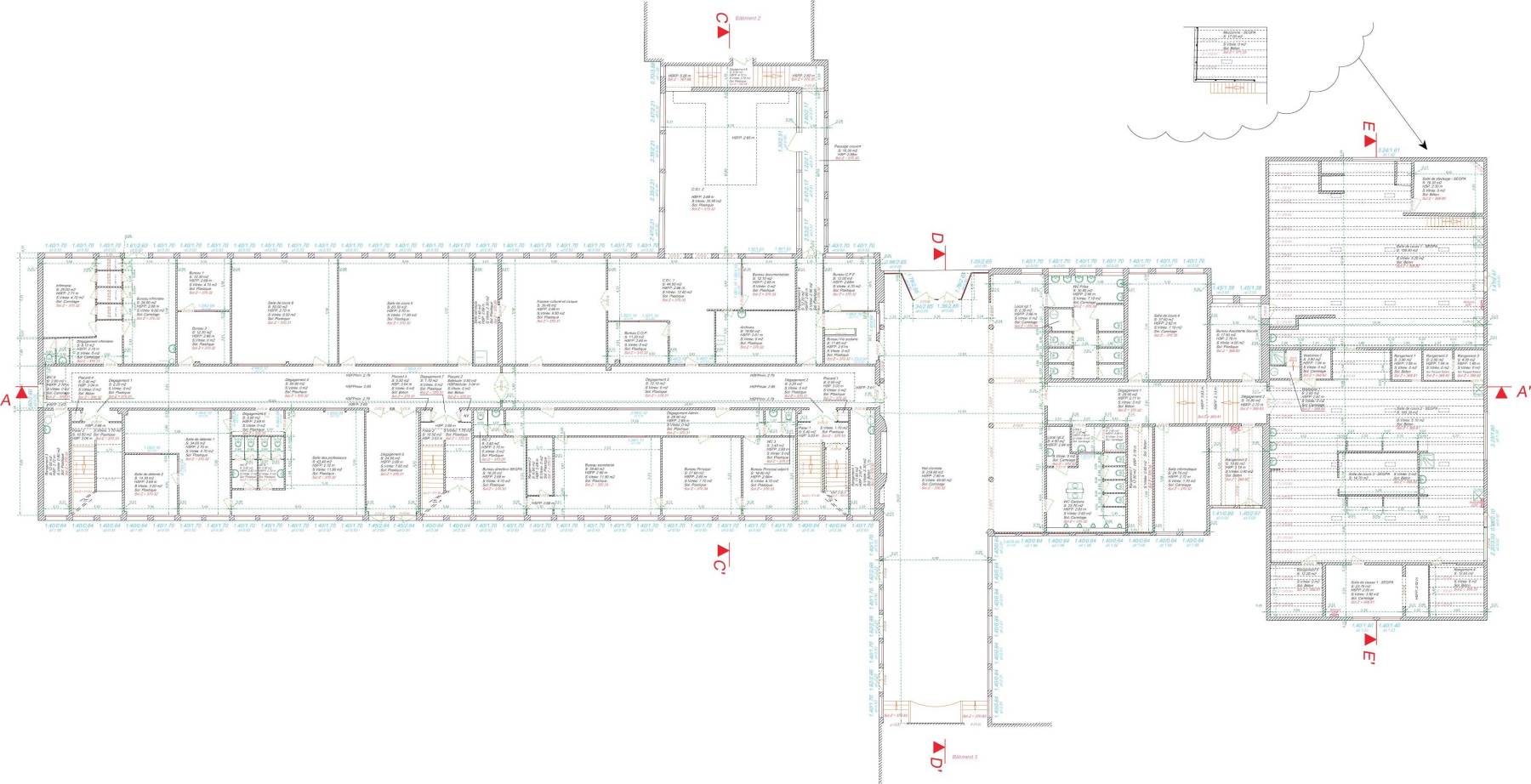

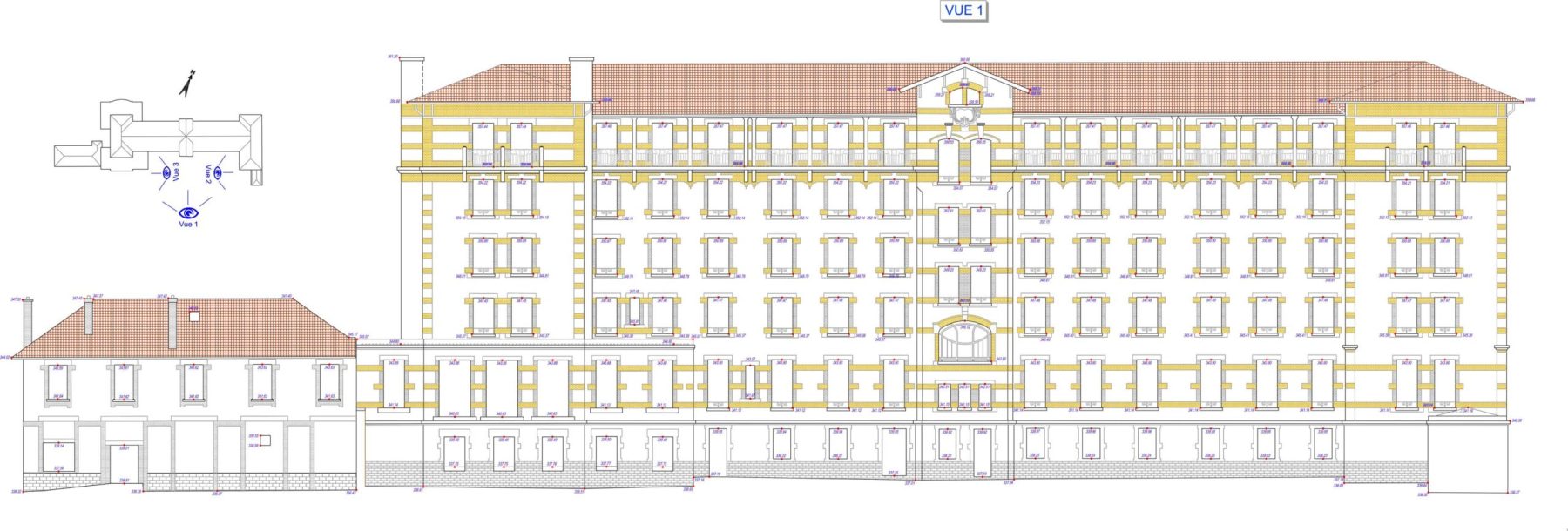

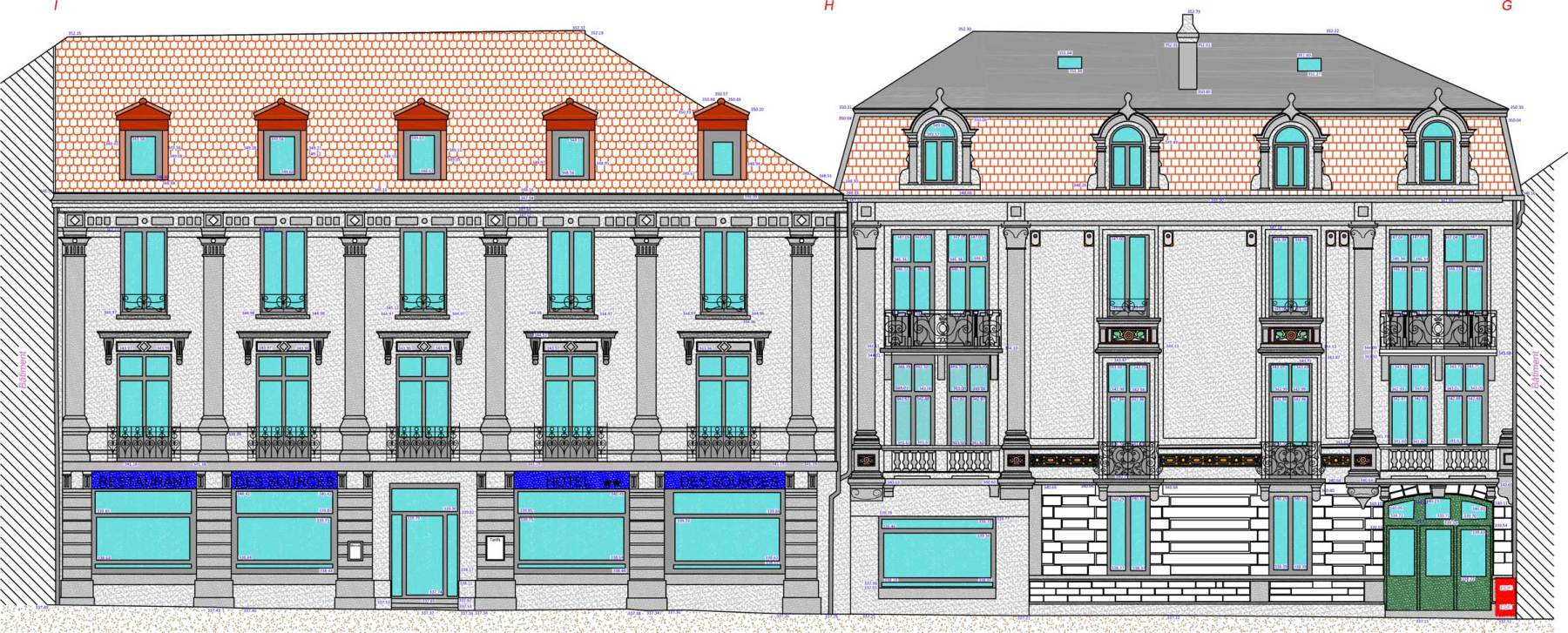

Exemples de plan d'intérieur, de façades...
